1 Инструкция швейной машины Подольск ПМЗ Швейная машинка ПМЗ класса 1-А, выпуска 1952 г. Данная инструкция подходит для всех прямострочных машин ПМЗ завода им. Калинина с ручным и ножным приводом, вплоть до последних выпускавшихся моделей с электроприводом.

Oct 8, 2014 - Моя первая швейная машинка - 'Подольск '2М класса'. Машинка, обычно с ручным приводом, иногда с ножным приводом, а еще реже, электроприводом. Хотя, по-моему, там одна инструкция на все машинки.

1. На мысль о такой статье-инструкции меня натолкнули комментарии к одной. ШВЕЙНАЯ МАШИНКА «ПОДОЛЬСК -142» ножная в тумбочке.
2. В наше время довольно широкой популярностью у домашних мастериц пользуется швейная.

Текст инструкции оставлен почти без изменений, в оригинальной редакции завода ПМЗ. Швейная машинка ПМЗ: 1.

Винт для регулирования нажима лапки. Рычаг нитепритягивателя. Бинт крепления фронтальной крышки. Фронтальная крышка. Гайка для регулирования натяжения верхней нитки.

Регулятор нитепритягательной пружины. Нитепритягательная пружина. Шайба натяжения. Стержень прижимной лапки. Винт прижимной лапки. Задвижная часть игольной пластины.

Двигатель ткани (рейка). Игольная пластинка. Катушечный стержень моталки. Регулятор натяжение моталки.

Стержень игловодителя. Винт крепления иглодержателя. Нитенаправитель игловодителя. Лапка швейной машины. Рукав швейной машины. Катушечный стержень рукава.

Защелка моталки. Шкив моталки. Шпиндель моталки.

Фрикционный винт. Крышка регулятора строчки. Рычаг регулятора прямой и обратной строчки. Винт регулятора строчки. Назначение швейной машины ПМЗ 1.

Машина имеет центрально-шпульное челночное устройство. Наибольшее число оборотов в минуту Шаг строчки наибольший - 4 мм. Подача материала в прямом и обратном направлении. Плоская платформа размером 371 х 178 мм. Вес головки машинки (без ручного привода) - 11,5 кг.

Швейная машина ПМЗ. Общие правила эксплуатации 1. Маховик машины согласно инструкции должен вращаться только в одном направлении - на работающего человека.

Нельзя вращать машинку в противоположном направлении (от себя), так как это может вызвать запутывание ниток в челночном устройстве. Когда машина не работает, нажимная лапка должна быть поднята. Не пускать машину в ход без подложенной под лапку ткани, чтобы не тупились зубцы двигателя ткани (рейки), и не испортилась нижняя поверхность лапки. Нельзя тянуть или подталкивать материал руками во время шитья. Можно погнуть или сломать иглу. Необходимое продвижение ткани производится самой машиной. Во время шитья передняя задвижная пластина над челночным устройством должна быть плотно закрыта.

Шпульный колпачок и шпулька швейной машинки ПМЗ Для того, чтобы заменить шпульку в шпульном колпачке нужно сначала отодвинуть переднюю задвижную пластинку, закрывающую челночное устройство, затем двумя пальцами левой руки захватить защелку 'А' и извлечь шпульный колпачок наружу. При открытой защелке шпулька не может выпасть из шпульного колпачка, так как ее задерживает крючок защелки. Для того чтобы снять шпульку, нужно отпустить защелку на место, перевернуть шпульный колпачок открытой стороной вниз, и шпулька выпадет наружу. Намотка шпульки Для намотки шпульки служит особая моталка, прикрепленная к задней части рукава машины около маховика. Моталка работает совместно с нижним натяжным устройством нити, размещенном на правом углу платформы.

При намотке шпульки механизм машины не должен работать. Поэтому, прежде чем приступать к намотке, нужно сначала отключить маховик так, чтобы он вращался совершенно свободно, не вызывая движения механизма машинки. Для этого нужно только повернуть на себя круглую накатную головку большого фрикционного винта, расположенную в центре маховика. Шпульку устанавливают на конец шпинделя моталки так, чтобы остановочная шпилька шпинделя вошла в прорезь шпульки. Надевают катушку ниток на катушечный стержень.

Нитку с катушки протягивают вниз, под шайбу натяжного устройства. Затем вверх на шпульку через отверстие на левой стороне. Рамку моталки, в которой вращается шпиндель с надетой шпулькой, отжимают рукой вниз, так чтобы резиновый обод шкива соприкасался с поверхностью маховика. Свободный конец нитки на шпульке некоторое время нужно придерживать рукой, пока на шпульку не намотается достаточное число витков для закрепления конца нитки, после чего этот конец 3 обрывают. После того, как шпулька будет полностью намотана, рамка моталки выключается автоматически, отходя шпульку от маховика.

Если резиновый обод не соприкасается с маховиком во время намотки шпульки, рамку моталки нужно отрегулировать. Для этого нужно открутить винт в прорези регулировочной пластинки моталки, отжать рамку моталки вниз к маховику и, удерживая ее в этом положении, закрепить винт отверткой в новом положении на пластинке. При правильной намотке нитки на шпульку, витки укладываются равномерно и плотно друг к другу. Если намотка получается неравномерной или неправильной формы, нужно отрегулировать положение нижнего натяжного устройства на платформе, несколько передвинуть кронштейн натяжителя по прорези платформы в нужную сторону. Для этого отверткой нужно предварительно освободить винт его крепления. Заправка нитки в шпульном колпачке швейной машины ПМЗ Намотанную шпульку нужно взять двумя пальцами правой руки, следя за тем, чтобы свободный конец нитки сбегал со шпульки справа налево.

Шпульный колпачок держат левой рукой в таком положении, чтобы косая прорезь для нитки на краю колпачка оказался сверху, и вставляют шпульку в колпачок. Притягивают нитку правой рукой через прорезь на краю колпачка налево под пружину натяжения, затем в небольшую прорезь на конце пружины. Свободный конец нитки должен свешиваться налево от установочного пальца колпачка. Постановка шпульного колпачка в швейную машину Заправленный ниткой шпульный колпачок нужно поставить в машину.

Для этого берут шпульный колпачок за защелку двумя пальцами левой руки, надевают его на центральный стержень 'Н' челнока таким образом, чтобы палец 'К' шпульного колпачка вошел в прорезь накладной пластинки на корпусе хода. Отпускают защелку и нажимают на шпульный колпачок внутрь до тех, пока не произойдет запирание его на центральном стержне челнока. Оставляют свободный конец нитки висящими и закрывают челночное устройство, задвигая переднюю пластинку. Установка иглы у швейной машинки ПМЗ им. Калинина Иглу нужно вставлять при самом верхнем положении игловодителя, что достигается поворотом маховика. Плоская сторона колбы на игле должна быть должна быть при этом обращена налево, т.е.

Наружу, а длинный желобок на лезвии иглы - направо, т.е. Внутрь к основанию рукава. Обращайте особое внимание на правильную установку иглы, так как при неверной установке иглы швейная машина ПМЗ не будет создавать петлю и появятся пропуски.

В указанном положении игла заводится в иглодержатель 'Е' и продвигается вверх до упора, а затем прочно закрепляется винтом '1'. Заправка верхней нитки у швейной машины ПМЗ Перед заправкой поворачивают от руки маховик машины на себя настолько, чтобы рычаг нитепритягивателя с ушком для нитки пришел в верхнее положение. Ставят катушку ниток на катушечный стержень сверху рукава и нитку с катушки проводят в такой последовательности: 1.Вперед налево через задний левый вырез для нитки '1' на фронтальной доске и вниз к регулятору натяжения. 2.Между шайбами '2' регулятора натяжения и вверх за язычок '3'. 3.В ушко нитепритягивательной пружины'4'. 4.Вверх через ушко рычага нитепритягивателя '5'. 5.Вниз в нитенаправитель '6' на фронтальной доске.

6.Вниз в нитенаправитель '7' на игловодителе. 7.Справа налево через ушко иглы '8'. Обращайте особое внимание на заправку нитки в иглу.

Заправлять нужно только справа налево, т.е. Подготовка швейной машинки ПМЗ к пошиву изделий Прежде чем начать шить, нужно вытянуть нижнюю нитку наружу. Для этого берут левой рукой за конец игольную нитку, не натягивая ее.

Затем поворачивают на себя маховик машины для того, чтобы игла опустилась сначала в отверстие игольной пластинки, захватила нижнюю челночную нитку и затем опять поднялась в свое верхнее положение. После этого нужно потянуть за конец игольную нитку и через отверстие в игольной пластине вытянуть нижнюю нитку наверх. Затем концы обеих ниток, верхней и нижней, оттягивают назад и кладут под лапку. Лапка опускается на подложенный материал, и машина готова к шитью. Работа на ручной машинке ПМЗ Ручной привод устанавливается и закрепляется на заднем выступе рукава, расположенном под маховиком машины. Ручной привод состоит из корпуса '1' с двумя зубчатыми шестернями (большой и малой), приводного рычага с поводком '2' - для сцепления с маховиком машины и откидной рукоятки '3' - для вращения от руки. После снятия деревянного корпуса машинки, ручка ручного привода - '3' бывает обычно откинута вниз, в нерабочее положение, а поводок - '2' выведен из зацепления с маховиком.

Для приведения привода в рабочее положение рукоятку '3' нужно повернуть и завести в гнездо прилива 'А' на большой шестерне, оттянув предварительно круглую головку защелки, без чего рукоятку нельзя довести до надлежащего положения. Установив рукоятку, отпускают защелку, которая и производит запирание. Поводок '2' нужно повернуть таким образом, чтобы кожаная прокладка вошла между спичками маховика. Специальная защелка удерживает поводок в рабочем положении.

Закрепив маховик машины на рабочий ход, посредством фрикционного винта и опустив на подложенную ткань лапку, начинают правой рукой равномерно вращать ручку ручного привода всегда только в одном направлении - от себя. Маховик машины будет при этом вращаться по направлению к работающему человеку. Работа на ножной швейной машинке ПМЗ Ножная машина приводится в движение попеременным нажатием то носками, то каблуками на подножку станка.

При правильной работе обе ноги всей ступней должны лежать на подножке, причем левая нога должна быть расположена несколько сзади правой. Подножку станка нужно качать по возможности равномерно.

6 Приводное колесо должно вращаться только в одном направлении - к швее. Следует остерегаться неправильного направления вращения, так как это может привести к запутыванию ниток в челночном устройстве. Включение машины в ход производится фрикционным винтом таким же способом, как и для ручной машинки. Инструкция ПМЗ.

Окончание шитья Останавливают машину в таком положении, когда рычаг нитепритягивателя находится вверху и игла вышла из материала. Затем поднимая рычаг 'Р', поднимают лапку, отводят левой рукой от себя ткань и обрезают нитки у конца строчки о кромку нитобрезателя, расположенного сверху от прижимной лапки. Для дальнейшего шитья оставляют концы ниток длиной 8-10 см. Натяжение ниток в швейной машине ПМЗ имеет большое значение для качества шитья.

Переплетение верхней и нижней нитки должно происходить в середине сшиваемого материала. Строчка на лицевой и на нижней стороне должна иметь один и тот же вид. Если натяжение верхней нитки слишком сильное или, наоборот, натяжение нитки слишком слабое, то переплетение ниток происходит на верхней стороне материала. Машина петляет сверху. Получается непрочный и некрасивый шов. Чтобы устранить это явление, нужно ослабить натяжение верхней нитки или усилить натяжение нижней нитки.

Если натяжение верхней нитки слишком слабое или наоборот, натяжение нижней нитки слишком большое, то переплетение ниток получатся на нижней стороне материала - машина петляет снизу. Шов получается непрочный. В этом случае нужно усилить натяжение верхней нитки или ослабить натяжение нижней нитки. Регулирование натяжения верхней нитки нужно производить при опущенной лапке.

Величина натяжения усиливается при повороте гайки 'К' вправо и наоборот ослабляется при повороте против часовой стрелки. Подметив подходящее положение указателя, можно быстро ориентироваться в правильной установке натяжения. Натяжение нижней нитки регулируется винтом 'А' на пружине натяжения шпульного колпачка (см. Рисунок выше).

При повороте винта (маленькой отверткой) направо, т.е. По часовой стрелке, натяжение нижней нитки увеличивается. При повороте винта налево, т.е. Против часовой стрелки, натяжение уменьшается. Если натяжение нижней нитки было установлено правильно, то его редко приходится изменять; в большинстве случаев хорошую строчку можно получить простым регулированием верхней нитки. Слишком большое натяжение, может вызвать обрыв нитки.

Кроме правильно выбранного натяжения, качество строчки зависит также и от соответствия 7 номера иглы толщине сшиваемого материала. Для швейной машины применяются иглы 70, 80, 90, 100 и 110. Чем толще и грубее материал, тем выше должен быть номер иглы и тем ниже номер применяемых ниток, т. Игла и нитки должны быть толще. Наоборот, чем тоньше материал, тем ниже должен быть номер иглы и выше номер ниток, т. Игла и нитки должны быть тоньше.

Изменение длины стежка у швейной машины ПМЗ Длину стежка, т. Расстояние между уколами иглы, для обычных материалов предусмотрено в пределах 1,5-2 мм. Для тонких материалов строчка должна быть чаще, для толстых материалов - реже. Наибольшая длина стежка, которую можно получить на машине, составляет 4 мм. Необходимая длина стежка устанавливается регулятором 'В' по цифрам шкалы, которые нанесены на крышке регулятора и показывают примерную длину стежка в миллиметрах.

Когда рычаг регулятора поставлен на самое верхнее деление шкалы, проходящее посередине крышки и не имеющее цифр, то подачи ткани совсем не будет. При работе машины рычаг 'В' должен быть опущен вниз. Чем ниже опущен рычаг регулятора, тем реже будет строчка, т. Длина стежка больше. Наоборот, чем выше поставлен рычаг регулятора, т.

Чем ближе к верхнему делению шкалы, тем строчка будет чаще или длина стежка меньше. При подъеме рычага регулятора вверх от средней черты машина изменит направление подачи материала на обратное, т. При работе машины материал будет перемещаться на работающего. Для того, чтобы изменить длину стежка, нужно перевести рычаг регулятора на новое деление шкалы, соответствующее желаемой длине стежка. Перевод рычага регулятора на новое деление производится следующим образом.

Пусть рычаг регулятора 'В' стоит на каком-либо делении шкалы и его нужно перевести вниз на более крупный шаг строчки. Опусканию рычага регулятора вниз препятствует внутренняя ограничительная пластинка, расположенная под крышкой регулятора и зажимаемая левым головочным винтом. 'А' в левой дуговой прорези крышки. Для того, чтобы получить возможность спустить рычаг ниже, нужно предварительно освободить указанный винт 'А' и перевести его по прорези в крайнее нижнее положение. После этого устанавливают рычаг регулятора на требуемое деление шкалы, переводят левый винт 'Д' вверх по дуговой прорези до останова и закрепляют винт 'А'. Для получения более частой строчки рычаг регулятора 'В' переводится вверх на соответствующее деление шкалы, после, чего винт 'А' освобождается, переводится вверх до упора, а затем опять закрепляется.

Обратное направление подачи материала Швейная машина ПМЗ может шить как в прямом, так и в обратном направлении. При обратном направлении подачи, материал во время шитья будет перемещаться в сторону работающего. Для того, чтобы переключить машину на обратный ход, нужно только 8 перевести рычаг регулятора 'В', находящийся в нижнем положения на определенном делении шкалы, вверх до останова. Длина стежка при этом остается без изменения. Переключение машины на обратную подачу можно производить, даже не останавливая шитья и не удаляя ткани. Регулирование нажима лапки материала Величину нажима лапки на материал редко приходится изменять.

Но при шитье шелковых или легких тканей бывает необходимо несколько уменьшать силу нажима, для чего винт поворачивают на два - три оборота налево, т. Против часовой стрелки. При шитье более толстых материалов, требующих более сильного нажима, винт 'К' поворачивают на два - три оборота направо, т.

По часовой стрелке. Нажим лапки на материал должен быть достаточен для обеспечения равномерной подачи материала и для предупреждения подъема материала вместе с иглой. Слишком большой нажим только затрудняет ход машины и портит материал, 16. Смазка швейной машины ПМЗ Для обеспечения легкого хода машины и предупреждения износа трущихся деталей все места машины, указанные стрелками, должны смазываться ежедневно несколькими каплями масла в каждое место, если машина работает непрерывно.

Для смазки труднодоступных деталей в машине имеются смазочные отверстия. Для того, чтобы смазать шарнир игловодителя, нужно предварительно снять фронтальную крышку, освободив винт ее крепления. Направление для челнока в корпусе хода смазывается одной каплей масла. Место, указанное буквою 'А', нужно смазывать, когда игла находится в самом нижнем положении.

ОБЩИЕ УКАЗАНИЯ 1.1. Нельзя начинать шить, не ознакомившись с руководством по эксплуатации. Нельзя допускать вращения маховика в противоположном направлении, т. От работающего, так как это может вызвать запутывание ниток в челночном устройстве. На купленной вами машине установлена игла № 100, поэтому для проверки машины на шитье надо применять нитки № 40 и хлопчатобумажные ткани типа бязь или фланель. Правильная установка иглы — одно из главных условий работы машины.

Будьте внимательны при замене иглы. При неправильной заправке нитки машина шить не будет. Прежде чем начать шить, необходимо, придерживая концы ниток, сделать 2—3 укола поворотом маховика вручную. Поворот ткани производить только на игле, опущенной в материал. Нельзя тянуть и подталкивать материал во время шитья, чтобы не поломать иглу. При шитье через толстые и твердые места необходимо шить медленно, а маховое колесо поворачивать рукой. Рекомендуется лапку приподнять, а материал немного передвинуть.

При шитье тонких материалов, например шелка и т.д., рекомендуется легкое потягивание материала за лапкой, чтобы избежать стягивания шва. Нельзя пускать машину в ход без подложенного под нажимную лапку материала, в противном случае зубцы двигателя материала и поверхность лапки будут притупляться. Регулировку ширины зигзага производить при игле, находящейся в верхнем положении. После окончания шитья необходимо подкладывать под лапку материал.

Нельзя для смазки машины применять растительные или животные масла, которые затвердевают, вызывая тяжелый ход машины. Для смазки машины необходимо применять масло индустриальное И-20А ГОСТ 20799-75. Машина может включаться в сеть только с напряжением 220 вольт.

При напряжении сети 127 вольт необходимо пользоваться стандартным автотрансформатором типа АПБ-250 ГОСТ 7518-69 (мощность 250 Вт, напряжение 220/127 В). НАЗНАЧЕНИЕ МАШИНЫ 2.1. Бытовая швейная машина класса 132 предназначена для шитья хлопчатобумажных, льняных, синтетических, шерстяных и шелковых тканей прямой или зигзагообразной строчкой одной или двухстержневыми иглами, а также для вышивания и штопки. ТЕХНИЧЕСКИЕ ДАННЫЕ 3.1.

Максимальная частота вращения главного вала, мин.-1 — 1000. Наибольшая суммарная толщина сшиваемых материалов» мм — 4,5. Подъем нажимной лапки, мм — не менее 6. Длина стежка (регулируется), мм—до 4.

Ширина зигзага (регулируется), мм — до 5. Габарит головки, мм — 290x178x412. Вылет рукава, мм не менее 170. Масса швейной головки, кг — не более 8. Масса машины с ножным приводом, кг — не более 38.

Габарит стола-шкафа, мм — 570x430x780. Масса машины с электроприводом в чемодане-футляре, кг — не более 15. Габарит чемодана-футляра, мм- 500x220x340. Применяемые иглы: 0220 № 70, 80, 90, 100, 110 ГОСТ 22249-70 и двухстержневые 0240 № 70, 80, 90 ГОСТ 22249-76. Применяемые нитки: швейные хлопчатобумажные 21 текс х 3 (№30); 16,5 текс хЗ (№40); 13 текс х 3 (№ 50): 10 текс х 3 (№ 60); 7Т5 текс х 3 (№,80) ГОСТ 6309-73, а также нитки из натурального крученого шелка № 65 по ГОСТ 22665-77.

КОМПЛЕКТ ПОСТАВКИ 4.1. К каждой машине прикладывается: 4.1.1. Набор принадлежностей, вложенный в коробку: иглы — 5 шт. Иглы двухстержневые — 3 шт. Масленка — 1 шт.

Отвертка большая — 1 шт. Отвертка малая—1 шт.

Штопальное приспособление — 1 шт. Лапка с линейкой— 1 шт. Лапка-запошиватель — 1 шт. Шпулька — 4 шт.

Нож-вспарыватель в футляре— 1 шт. Щетка-кисточка — 1 шт. Лампа осветительная—1 шт.

Нитковдеватель — 1 шт. Лапка для пришивки пуговиц— 1 шт.

Лапка-рубильник—1 шт. Лапка для получения рельефной строчки и пришивки шнура — 1 шт. Лапка для петель и глади— 1 шт. Руководство по эксплуатации со свидетельством о приемке и гарантийным талоном. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 5.1.

Необходимо следить за исправностью электрических проводов. Замену лампы производить на обесточенной машине, для чего обязательно вынуть штепсельную вилку из розетки. Снять верхнюю крышку. При работе на;машине необходимо следить за тем, чтобы пальцы рук не находились вблизи движущихся деталей машины — особенно иглы.

ПОДГОТОВКА МАШИНЫ К РАБОТЕ 6.1. Органы управления и составные части машины (рис. Челночное устройство. Игольная пластина. Лапка нажимная. Рычаг подъема лапки.

Регулятор натяжения верхней нитки. Крышки верхняя и фронтовая. Рычаг, нитепритягивателя.

Шайбы натяжения. Указатель ширины зигзага. Ручка ширины зигзага. Стержень для катушки. Рычаг обратной подачи.

Ручка регулятора длины стежка. Ручка регулятора подъема гребенки.

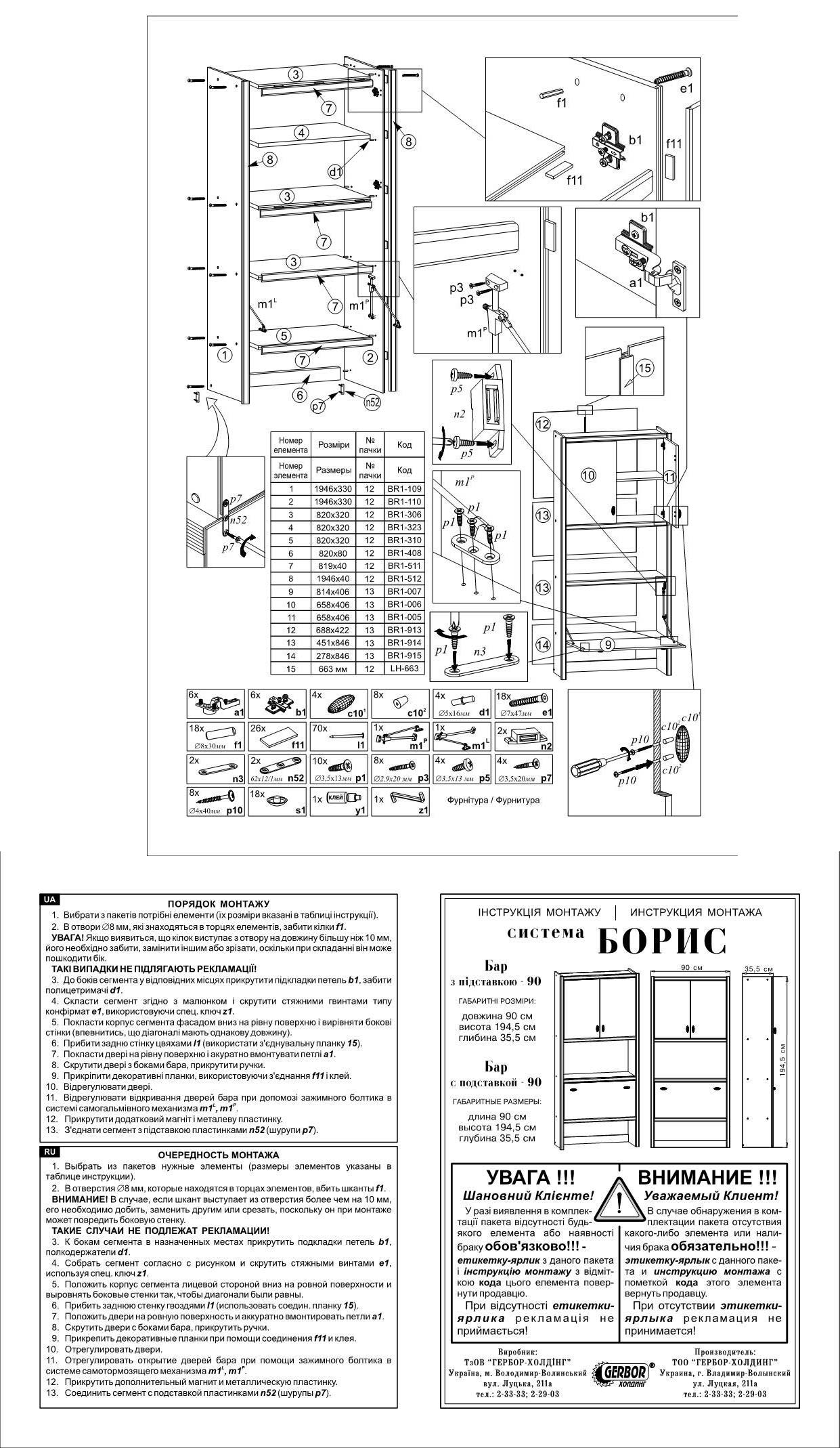

Борис A Шкаф Угловой Орех Схема Борис A Шкаф Угловой Орех в интерьере. Инструкция по сборке и вся фурнитура в комплекте. Схема сборки: Борис A Шкаф Угловой Ольха. Борис B Шкаф Ольха. Шкаф угловой Борис. Капри Шкаф Угловой. Описание: Борис. Шкаф угловой. Схема сборки углового шкафа Герман (новый) (Шк-051у). Порядок сборки: 1. Возьмите крышку (3) и поставьте ее вертикально, оперев фасадной.

Двигатель материала. Подготовка к работе машины с ножным приводом показана на рис. Ремень должен находиться в ручье маховика и приводного колеса. Работа на ножной машине требует определенного навыка.

Начинающим прежде всего необходимо научиться на холостом ходу машины правильно приводить во вращение ее маховик путем колебательного движения подножки стола ногами (установка машины на холостой ход см. Работа ножным приводом освоена лишь тогда, когда в начале колебательного движения подножки маховик всегда будет вращаться в одном направлении, указанном стрелкой на рис. Комплектование машины со столом показано на монтажной схеме 1. Головка 8 своей нижней частью (платформой) крепится к столу 3 при помощи шарниров 13 и винтов 15, Козырек 5 винтами 4 с шайбами 6 привертывается к платформе головки.

Провод одножильный 9 одним кольцом надевается на болт 16 крепления кронштейна 11 и привертывается гайкой 17. Отвертывается гайка 14, на винт 12 надевается.

Второе кольцо провода 9 и завертывается гайка. Кнопками 10 провод прикрепляется к боковой стенке стола.

Ремень 2 надевается На ручей махового колеса 7, Два конца его продеваются через отверстия в козырьке 5 и соединяются скрепкой. Перед началом работы ремень 2 надевается на приводное колесо 1. Подготовка к работе машины с электроприводом (рис. 3) Прежде Всего обязательно ознакомьтесь с инструкцией по эксплуатации электропривода. Перед включением машины в сеть убедитесь в отсутствии нарушения изоляции в присоединительных проводах и исправности электроаппаратуры.

Машина подключается к сети, пускается в работу путем плавного нажатия ногой на педаль пускорегулирующего реостата. При пуске рекомендуется, слегка касаясь правой ладонью обода маховика, повернуть его в направлении указанном стрелкой на рис. Получение качественного Стежка может быть достигнуто при правильном подборе иглы и нитки.

Рекомендуется нижнюю нитку брать на номер тоньше, чем верхняя. Подбор иголок и ниток указан в табл. Заправка верхней нитки 6.6.1. Вытянуть катушечный стержень 13 вверх до упора из крышки рукава (рис. Установить ушко нитепритягивателя в верхнее положение поворотом маховика. Поднять нажимную лапку. Установить на стержень 13 катушку с нитками.

Заправить верхнюю нитку в такой последовательности (рис. 5): в отверстия 7 и 6 пластинчатого нитенаправителя, между шайбами 8 регулятора натяжения, вверх в ушко 4 нитепритягивательной пружины, вниз под нитепритягивательный крючок 3, вверх через отверстие рычага нитепритягивателя 5, вниз в проволочный нитенаправитель 2, в нитенаправитель 1 на игловодителе и вдеть в ушко иглы 9 со стороны работающего. Заправка нитки нитковдевателем показана на рис. Заправка нижней нитки 6.7.1. Прежде чем заправить нижнюю нитку, нужно вытащить шпульный колпачок со шпулькой из челночного устройства, для чего необходимо поворотом маховика поставить иглу в верхнее положение. Выдвинуть задвижную пластинку, двумя пальцами левой руки захватить рычаг защелки шпульного колпачка и извлечь шпульный колпачок (рис. Намотать нитки на шпульку с помощью моталки.

При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно повернуть фрикционный винт I (рас.

8.) Шпульку надеть па шпиндель моталки 2 (рис. 9), чтобы пружина шпинделя вошла в прорезь шпульки.

Катушку 1 с нитками поставить на катушечный стержень. Нитку с катушки заправить между шайбами натяжения 4 и затем намотать несколько витков на шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода. После того как шпулька будет полностью намотана, рамка моталки под действием, упора 3 отойдет от обода маховика, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3 6.7.3.

Заправить намотанную шпульку в шпульный колпачок й занести нитку под пружину натяжения, как показано на рис. Оставить свободный конец нитки длиной 10—15 см. Вставить шпульный колпачок со шпулькой, заправленной ниткой, в челночное устройство. При этом игла должна быть в верхнем положении.

Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11), При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открываний стремиться возвратиться в исходное положение. Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение, Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. Управление машиной 6.8.1.

Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на указателе 11 с риской ручки 12 (рис. Длина стежка устанавливается поворотом ручки 17 (рис. 1) до совмещения цифры с указателем на панели. Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 16 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм. Регулирование высоты подъема зубцов двигателя материала производят регулятором 1 (рис.

Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку п (нормально), для тонких — на отметку Ш (шелк), для вышивания и штопки — на отметку В (вышивка). Буквы должны быть видны сверху. Для перехода па зигзагообразную строчку необходимо риску ручки 12 (рис. 1) совместить с одной из цифр указателя 11.

Цифры на указателе 11 ориентировочно соответствуют ширине зигзага в мм. Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток. Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения, показанного на рис. Переплетение ниток, верхней и нижней, должно происходить в середине сшиваемых материалов, как показано на рис, 16.

Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки. При шитье через толстые и твердые места необходимо шить медленно и маховое колесо поворачивать рукой. При заторах рекомендуется лапку приподнять, а материал немного передвинуть. При шитье тонких материалов, например шелка и т.д., рекомендуется легкое потягивание материала за лапкой, чтобы избежать стягивания шва. Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2—3 стежка. После этого можно отпустить нитки и продолжать шить.

После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитеобрезателя, находящегося па стержне нажимной ланки (рис. 12, позиция 1), оставив конец нитки длиной 8—10 сантиметров. ЧИСТКА И СМАЗКА МАШИНЫ Для обеспечения легкого хода машины и предупреждения износа все места, указанные стрелками, должны смазываться одной-двумя каплями индустриального масла И-20А ГОСТ 20799-75. Смазку производить периодически в зависимости от условий работы. Места смазки головки машины (рис. Места смазки к платформе (рис, 18) 7.3. Чистка и смазка челночного устройства (рис.

19) Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью.

С USB 1.1/ 2.0/3.0, IEEE 1394, ISA Plug&Play, PCI, PCI-E, AGP Bus, eSATA. Unknown Device Identifier - скачать Unknown Device Identifier 9.01. Драйвер - usb-контроллер - unknown device скачать бесплатно. Unknown Device Identifier - скачать бесплатно Unknown Device. Поиска соответствующего драйвера в интернете (используется поиск. It may be hard to.

Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вынуть шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3. Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли, грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1—2 каплями масла.

ПРИСПОСОБЛЕНИЯ К ШВЕЙНОЙ МАШИНЕ И ВЫПОЛНЯЕМЫЕ ВИДЫ РАБОТ Швейная машина снабжена набором приспособлений, расширяющих возможности машины. Как правильно пользоваться этими приспособлениями, можно видеть из описаний соответствующих рисунков. Лапка-запошиватель (рис, 20) При помощи этой лапки получают так называемый запошивной бельевой шов, применяемый при шитье белья. В какой последовательности выполняется работа, показывают рисунки 21, 22, 23. Лапка-рубильник (рис. 24) Эта лапка применяется для подгибки края материала при шитье бельевых изделий. Ширина подгибочного шва около 1,5 мм.

Работа лапки-рубильника показана на рис. Штопальное приспособление (рис. 26) При штопке необходимо регулятор 1 (рис. 14) поставить на отметку В. Регулятор длины стежка 17 (рис. 1) поставить на 0. Рычаг подъема лапки 6 (рис.

1) должен быть опущен. Продвижение материала производится вручную в тот момент, когда штопальное приспособление поднимается над материалом. Лапка с линейкой (рис.

27) Эта лапка с передвижной направляющей линейкой служит для сшивания материала параллельными строчками. Лапка для петель и глади (рис. 28) Обметка петли производится в следующем порядке: а) на машину ставится специальная лапка для изготовления петель (рис. Для прочности и улучшения внешнего вида петли обметка ее может производиться с прокладкой шпура или толстой нитки; б) устанавливают длину стежка на величину, близкую к нулю; в) ширина зигзагообразной строчки устанавливается при помощи ручки зигзага 12 (рис. 1) приблизительно на 2 мм. Шнур протягивается через переднее отверстие в лапке и кладется на материал под лапку. При обметке шнура зигзагообразной строчкой необходимо следить за тем чтобы шнур был строго направлен по оси зигзага.

Обметав одну сторону петли до определенного размера, равную длине петли, устанавливают иглу в нижнее положение ее правого укола, поднимают лапку и поворачивают материал вокруг оси по часовой стрелке на 180° (рис. 29а); г) поворачивают маховое колесо так, чтобы игла заняла верхнее положение, и тогда устанавливают' ширину зигзагообразной строчки на полную ширину обметываемой петли, приблизительно 4 мм. Несколькими уколами иглы выполняют закрепку. По выполнении закрепки иглу оставляют в верхнем положении (рис.

Швейная Машинка Подольск С Электроприводом Инструкция

296); д) устанавливают ширину зигзагообразной строчки на ширину Второй стороны петли и обметывают ее, следя за тем, чтобы повернутый Шнур находился параллельно обметанной стороне. Выдержав длину первой половины петли, оставляют иглу в верхнем положении (рис. 29в); е) устанавливают ширину зигзагообразной строчки па 4 мм и несколькими уколами выполняют вторую закрепку (рис.

29г), после чего поворотом маховика иглу поднимают в верхнее положение; ж) ручку зигзага 12 устанавливают на 0 и для закрепления закрепки делают 2—3 укола; з) после этого вынимают ткань из-под лапки, отрезают нитки и прорезают петлю. Для прорезки петли служит нож-вспарыватель (рис. Данная лапка применяется и для гладьевой строчки. Работа выполняется строчкой зигзаг при малом шаге строчки.

Лапка для пришивки пуговиц (рис. 31) При помощи этой лапки пришивают плоские пуговицы с двумя и четырьмя отверстиями. Работа выполняется в следующей последовательности; а) поставить специальную лапку; б) регулятор высоты подъема зубцов двигателя материала (рис, 14, поз. 1) поставить на В; в) подложить под лапку материал с пуговицей так, чтобы отверстия пуговицы находились под выемкой лапки; г) настроить машину на зигзагообразную, строчку, взяв ширину зигзага, равную расстоянию между центрами отверстий у пуговицы; д) пришить пуговицу 6.8 стежками; е) ручку зигзага поставить на 0 (рис. 12), сделать в одно отверстие пуговицы 2.3 закрепочных укола.

Отверстие пуговицы, через которое делается закрепочный укол, должно быть строго под иглой. Если пуговица имеет 4 отверстия, то вторая пара отверстий пришивается в той же последовательности.

Лапка для получения рельефной строчки и пришивки шнура (рис. 32) При помощи этой лапки получают рельефную строчку с прокладкой шнура и пришивают шнур.

Продольные выемки у основания лапки дают возможность получать ряд параллельных между собой строчек. Рельефная строчка производится сдвоенными иглами (рис.

Пришивка шнура зигзагообразной строчкой (рис. Вышивание Вышивание требует соответствующего навыка. Вышивание производится в пяльцах (рис. 35) по нанесенному рисунку на материал.

При вышивании нажимную лапку снимают. Рычаг подъема лапки опускают вниз. Рычаг регулятора строчки ставят в пулевое положение. Ручку регулятора подъема двигателя материала ставят в положение В (вышивание). Ткань в пяльцах должна быть туго натянута.

Швейная Машинка Подольск 2м С Электроприводом Инструкция

Передвижение пялец производится вручную, когда игла находится вверху. Типы вышивки показаны и а рис. Обметка края зигзагообразной строчкой или изготовление раковинообразного шва на трикотаже (рис. 39) При обметке края зигзагообразной строчкой игла при своем правом уколе должна проходить вне материала у самой кромки, а при левом уколе игла должна проходить через материал.

В зависимости от толщины материала подбирается ширина зигзага и шаг строчки. Чем толще материал, тем больше должна быть ширина зигзага и шаг строчки, и наоборот. Для изготовления раковинообразного шва на трикотаже машина настраивается па крупный и редкий зигзаг. При правом уколе игла должна проходить у самого края сложенного вдвое трикотажного полотна, а при левом уколе проходить через полотно, при этом натяжение верхней и нижней ниток несколько увеличивают. Пришивание кружев (рис.

40) Для пришивания кружев применяется лапка-запошиватель, показанная на рис. Кружева заправляются своей кромкой в прорезь лапки прямо под иглу. Машина налаживается на шитье прямой строчкой или строчкой зигзаг. Пришивание тесьмы (рис.

41) Тесьму можно пришивать различными способами: а) двумя прямыми параллельными строчками, применяя двухстержневые иглы; б) двумя зигзагообразными параллельными строчками, применяя двухстержневые иглы № 70 и 80. Машина должна быть в этом случае настроена на строчку зигзаг шириной не более 2 мм; в) одной более широкой зигзагообразной строчкой; г) можно обшивать тесьмой кромку материала, например двухстержневыми иглами с двусторонней подгибкой тесьмы. Сшивание в стык зигзагообразной строчкой Эта работа требует некоторого навыка. При шитье нужно так направлять материал, чтобы между сшиваемыми в стык двумя частями не получалось никакого зазора. Строчка должна быть симметрична относительно стыка.

Применяется лапка-зигзаг (рис. Для шитья двумя параллельными прямыми строчками (рис. 43) применяются двухстержневые иглы трех номеров — № 70, 80, 90. Игла колбой вставляется в иглодержатель, заправка ниток спереди, как в обыкновенной игле. Для шитья двумя параллельными зигзагообразными строчками (рис, 44) применяются двухстержневые иглы № 70, 80, Машина настраивается на ширину зигзага не более 2 мм. Последние документы .
